Компрессор пневмоподвески. Зачем он нужен?

Сегодня особенный день, ведь мы поговорим о ключевом компоненте любой пневматической системы — компрессоре. Более чем уверены, что Вы не раз слышали о нем, особенно, если сталкивались с ремонтом автомобиля, оборудованного пневмоподвеской.

• Но для чего он нужен? Как устроен и какие функции выполняет? Да и нужен ли вообще в моем автомобиле?

Думаем, многие задавались такими вопросами. Ну что, настало время в этом разобраться!

Общее назначение элемента

Чтобы детально понять устройство компрессора, для начала определимся с общим назначением данного элемента.

• Зачем нужен компрессор пневмоподвески в моем автомобиле?

Это буквально "сердце" любой пневматической системы. Его главная задача — сжимать воздух, в последствии создавая давление газа, которое используется для наполнения пневмобаллонов (пневмоподушек, пневморессоров) — упругих элементов системы пневматической подвески автомобиля.

Компрессор нагнетает воздух в ресивер (воздухосборник)*, который по сигналам датчиков и электронного блока управления (ЭБУ) через трубки распределяет воздух по элементам пневматической системы. В зависимости от программы управления и уровня подкачки кузов автомобиля поддерживается на одинаковой высоте вне зависимости от загрузки или, наоборот, высота регулируется в зависимости от задач.

Основные производители компрессоров

К большому сожалению, нет. В зависимости от марки и модели автомобиля, компрессор может отличаться. Автопромышленность насчитывает порядка трех лидирующих производителей, чьи модели компрессоров наиболее часто встречаются в автомобилях:

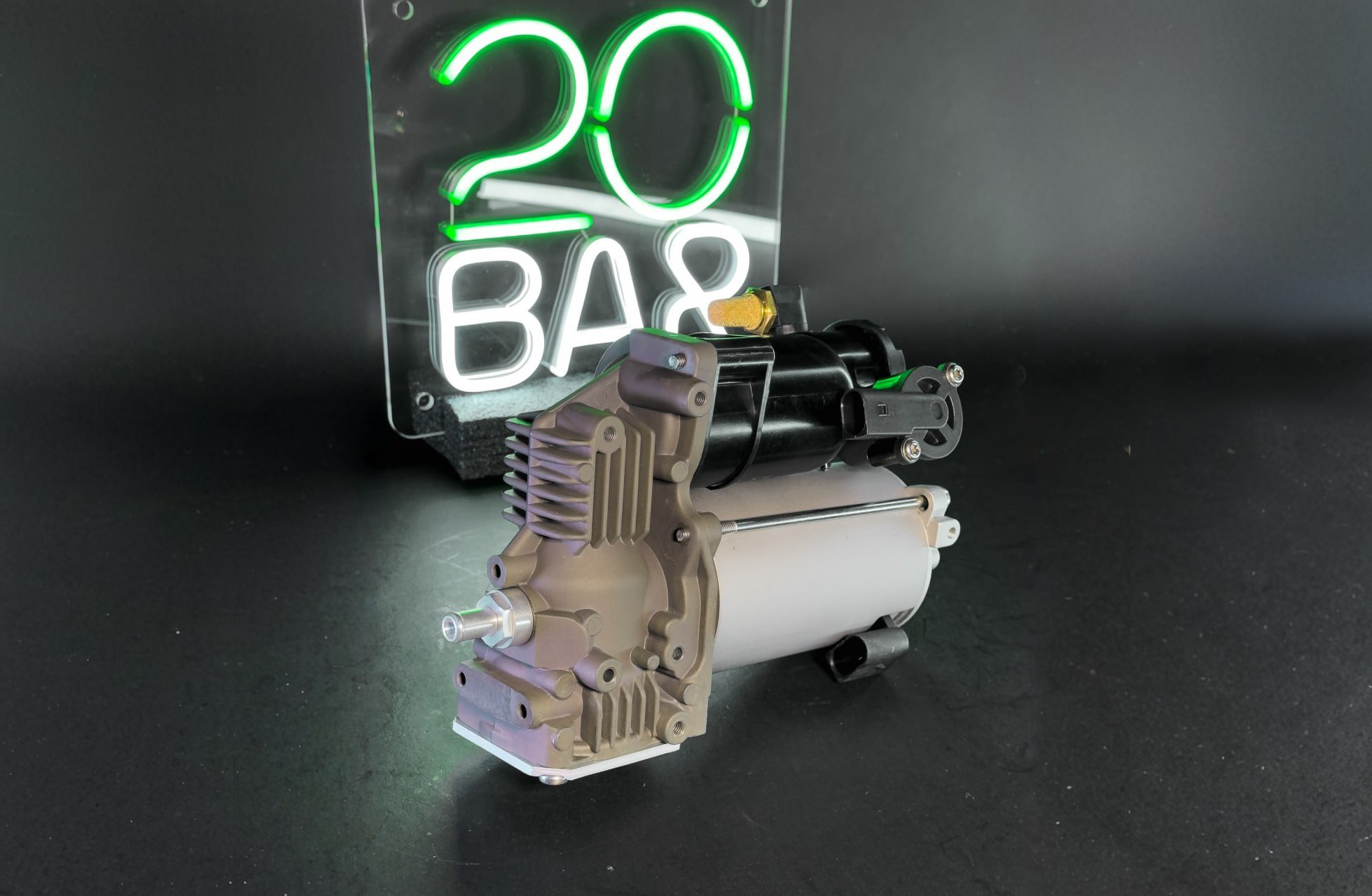

• АМК — Немецкая компания, специализирующаяся на автоматизации в области промышленного оборудования и машиностроения, производстве компрессоров и других автозапчастей. Встречается на автомобилях таких марок, как Land Rover, BMW и Mercedes.

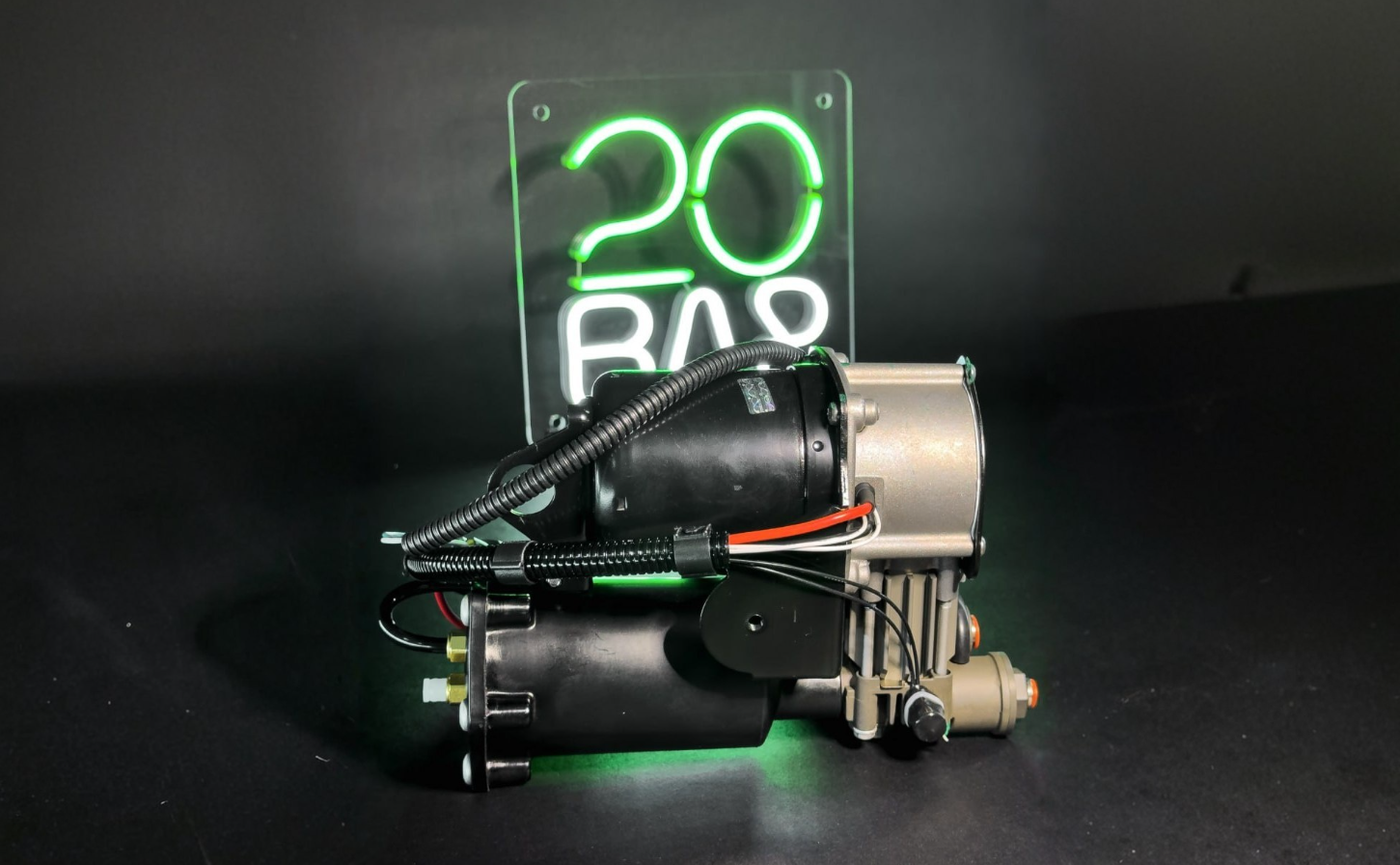

• Hitachi — Японская компания, одна из старейших среди конкурентов, была основана в 1910 году. Их компрессоры встречаются на автомобилях Land Rover (В частности на Discovery 3/4 L319, Range Rover Sport L320 и Range Rover L322).

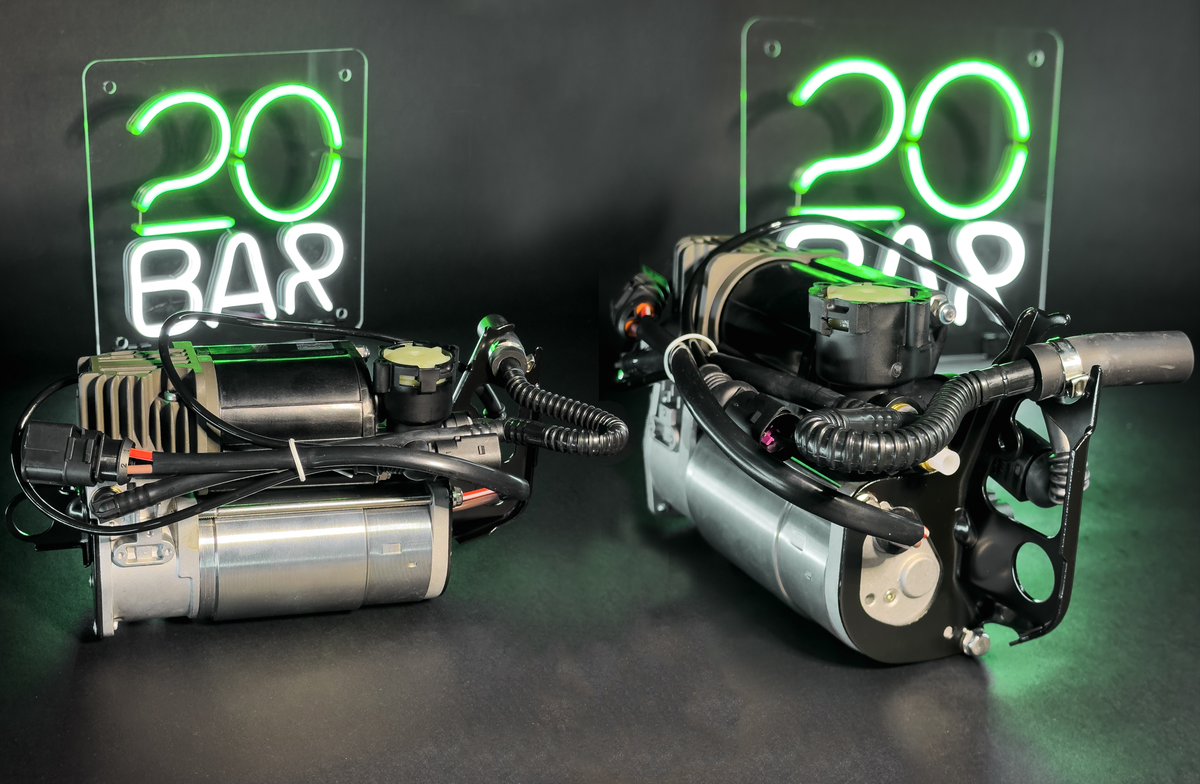

• Wabco — Американская компания. Специализируется на поставках систем безопасности для производителей автомобилей. Ключевыми продуктовыми являются тормозные приводы, воздушные компрессоры и другие немаловажные компоненты автомобиля. Их продукция часто встречается на автомобилях концерна VAG и Mercedes.

Компрессоры от каждого производителя отличаются, как внешне, так и в некоторых случаях технически. При покупке компрессора для машины, важно изучить, какая конкретно модель установлена в вашем автомобиле, ведь если штатный компрессор был от AMK, а Вы приобрели Hitachi, то, к сожалению, установить его не получится.

К слову, на нашем сайте уже есть статья, в которой мы подробно рассказали о том, как выбрать компрессор — прочитать можно здесь.

Неисправности, с которыми часто сталкиваются

• А что, если компрессор выйдет из строя?

В случае неисправности компрессора, автомобиль перестанет держать уровень высоты. Ведь он попросту не сможет создавать необходимое давление, из-за чего система не наполнится воздухом, и пневмобаллоны не смогут распуститься.

Разберем частые случаи, с которыми сталкиваются автовладельцы:

№1. Компрессор не включается — В данном случае, неисправность может быть связана с реле или электромотором компрессора.

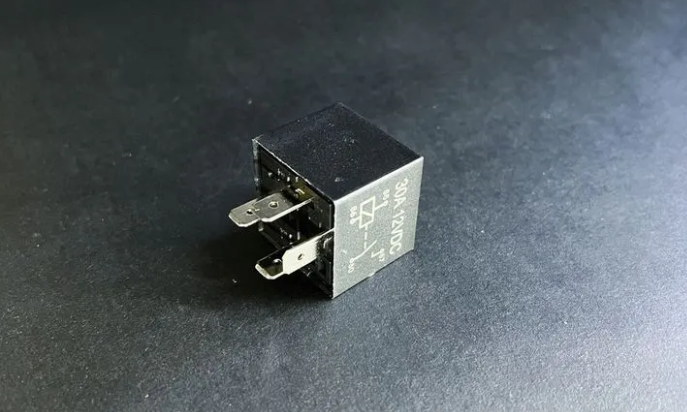

• Реле отвечает за подачу питания на компрессор, при команде от блока управления, замыкая или размыкая цепь. Поэтому, в случае неисправности данного элемента, компрессор попросту не сможет запуститься.

• Электромотор необходим для того, чтобы раскрутить кривошип и запустить работу поршня компрессора для сжатия воздуха. В случае неисправности электромотора, компрессор, аналогично прошлому случаю, не сможет запуститься, ведь без электромотора работа поршня невозможна.

Если в ходе диагностики было обнаружено, что проблема связана с реле, его можно поменять, тогда компрессор снова начнет получать необходимое питание. Однако, если неисправность заключается в электромоторе, настоятельно рекомендуем заменить компрессор на новый. Тем не менее, возможность произвести замену данного элемента возможна.

№2. Компрессор включается, но не поднимает/долго поднимает автомобиль или шумно работает — В данном случае, неисправность связана естественным износом элемента, загрязнением цилиндра компрессора или с механической частью - поршнем.

• Поршень и цилиндр отвечают за процесс сжатия воздуха. Поэтому, если поршень вышел из строя или в цилиндр попала грязь, данный этап подкачки воздуха может быть нарушен, из-за чего автомобиль начнет долго набирать высоту, либо вовсе не поднимется.

В данном случае, полностью менять компрессор необязательно, можно приобрести ремкомплект (В случае, если заводская конструкция компрессора предполагает обслуживание) и произвести замену изношенных частей.

№3. Машина не опускается — Если машина поднялась, это отлично. Однако бывают случаи, когда обратно автомобиль не опускается. В данном случае, неисправность может быть связана с клапаном сброса.

• Клапан сброса сбрасывает избыточное давление из пневмосистемы. В случае, если он забьется грязью или произойдет замерзание клапана, его работоспособность выйдет из строя, и автомобиль попросту не опустится.

Кронштейн. Такое тоже бывает

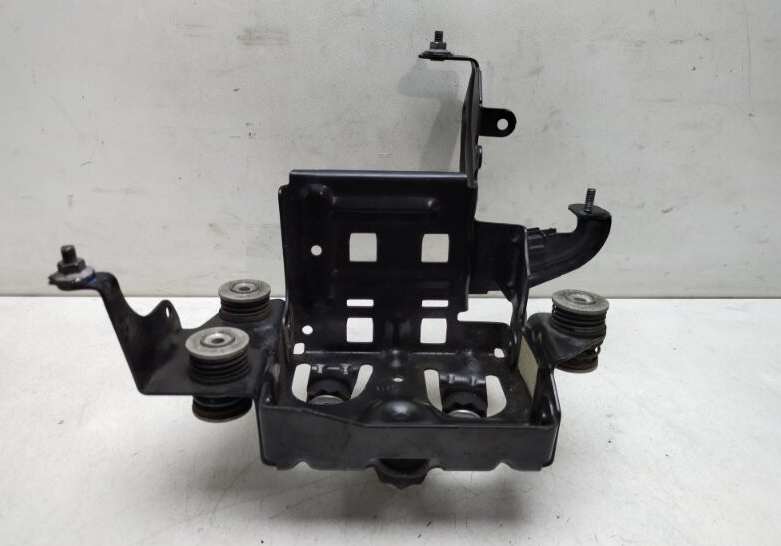

Помимо технических неисправностей, слабой зоной являются кронштейны.

• Кронштейн предназначенная для крепления компрессора к кузову автомобиля. Корпус часто выполнен из алюминиевого сплава, который иногда может подвергаться коррозии и в последствии разрушаться. Например, часто с такой проблемой можно столкнуться на Toyota Land Cruiser 120, но и у других автомобилей кронштейны "болеют" такой проблемой.

С тем, для чего необходим компрессор, мы разобрались. Но не спешите с нами прощаться, ведь теперь поговорим о том, как он устроен!

Устройство компрессора. Разберем каждый элемент

• Хорошо, что компрессор нужен, я понял. Но из чего он состоит?

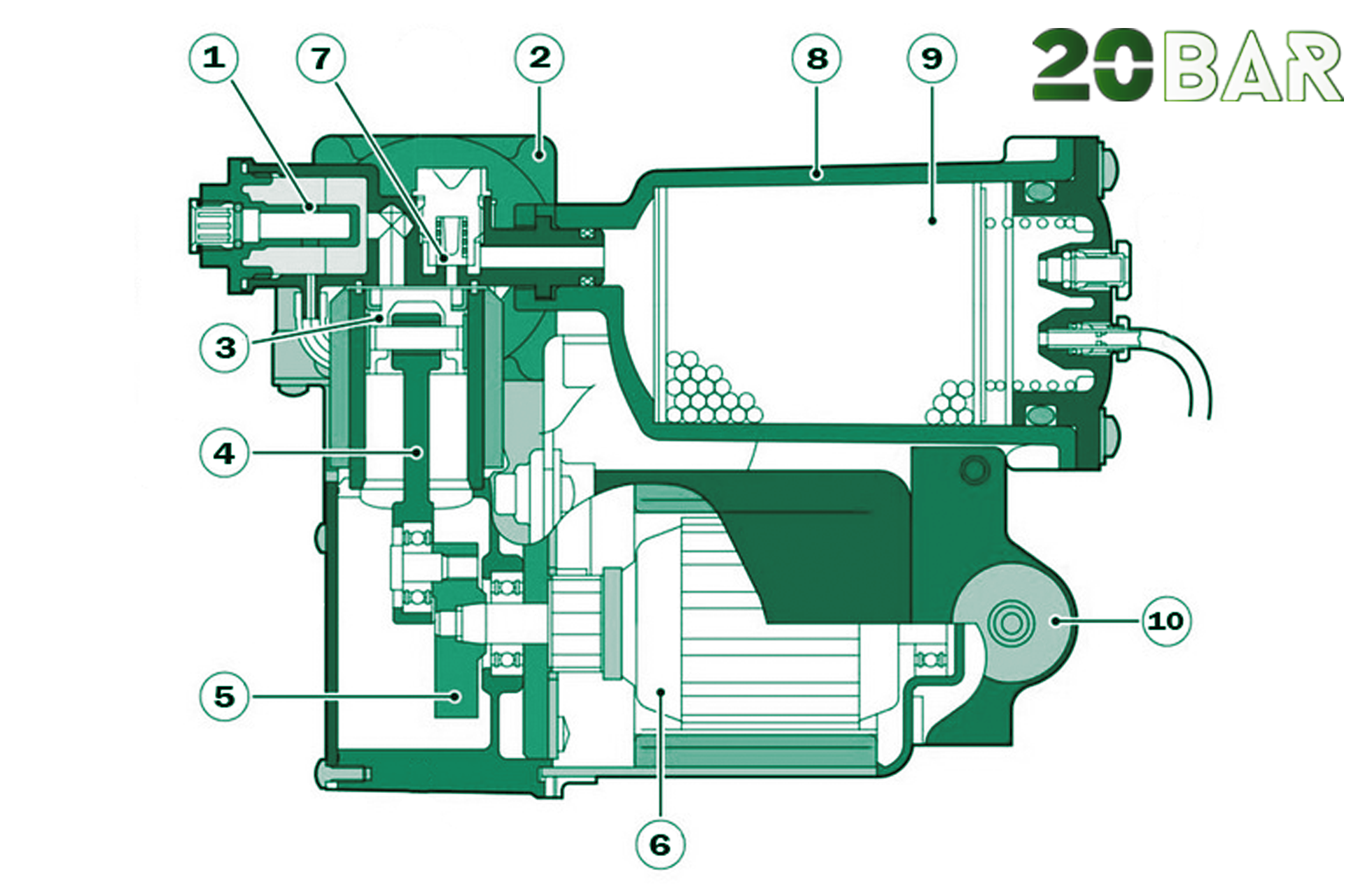

Глушитель/Фильтр (1) — отвечает за очистку всасываемого воздуха от твердых частиц (пыли и грязи), способных повредить компрессор и другие элементы пневмоподвески. Загрязняющие частицы, содержащиеся в воздухе, задерживаются на поверхности фильтрующего элемента, не попадая дальше в систему.

К слову, в зависимости от компрессора, фильтры (1) могут быть как внутренними, так и внешними. Внешний фильтр представляет из себя сменный картридж, внутри которого фильтрующие элементы из волокнистых материалов.

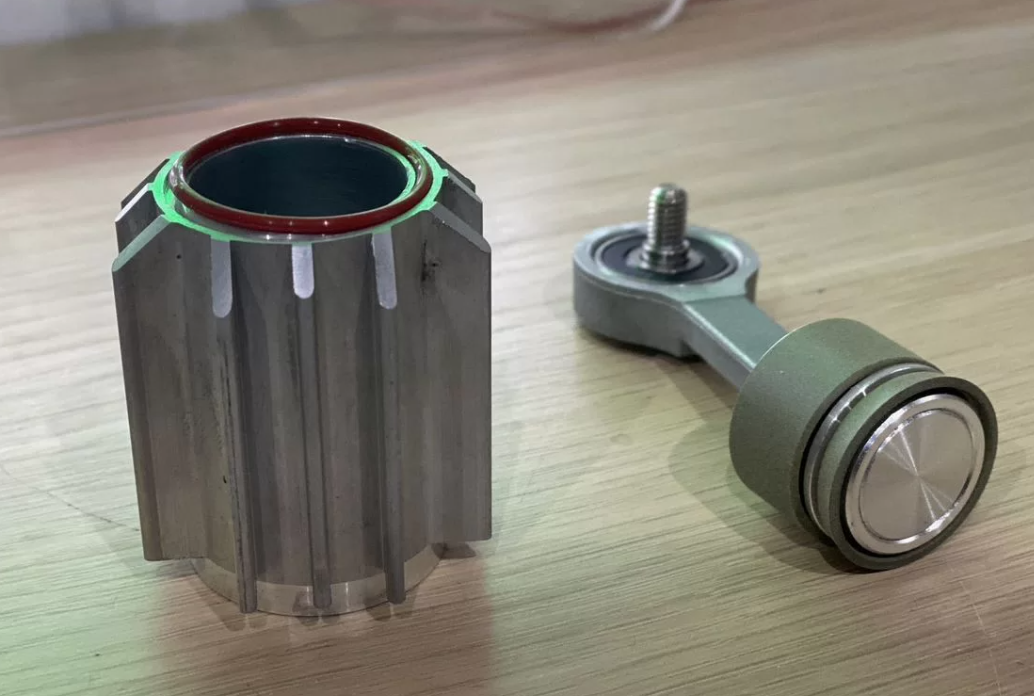

Пневматический цилиндр (2) — элемент, в котором происходит сжатие воздуха за счет работы поршня (3), шатуна (4) и электродвигателя (6). Представлен в виде металлической детали цилиндрической формы, снаружи расположены ребра, необходимые для охлаждения элемента во время интенсивной работы компрессора.

Поршень (3) — элемент, при движении вверх которого воздух сжимается, поступает через обратный клапан (7) в осушитель (8), а после осушения — в основную напорную магистраль.

Кривошип (5) — элемент, необходимый для создания возвратно-поступательных движений поршня. К нему крепится шатун (4) поршня (3), электродвигатель (6) приводит кривошип (5) в движение, после чего начинается процесс сжатия воздуха.

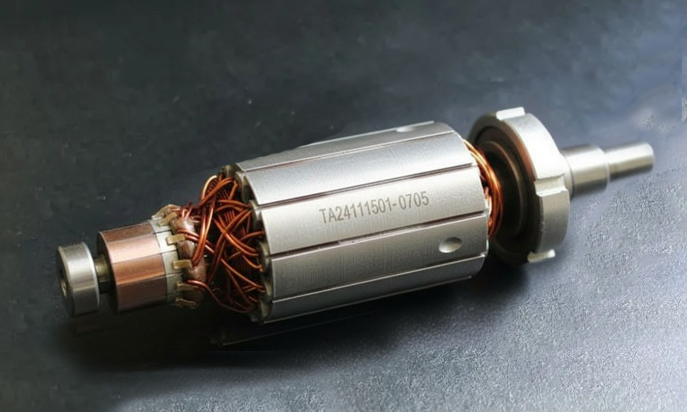

Электродвигатель (6) — элемент, отвечающий за вращение кривошипа (5), который перемещает шатун (4) и поршень (3) вверх и вниз.

Обратный клапан (7) — элемент, необходимый для предотвращения утечек воздуха. Благодаря обратному клапану, сжатый воздух проходит из цилиндра (2) в блок осушителя (8), но не выходит назад при движении поршня (3) в обратную сторону.

Осушитель воздуха (8) — необходим для удаления влаги из закачанного воздуха и предотвращения от дальнейшего подмерзания клапанов в минусовые температуры. Внутри корпуса осушителя находится силикагель (9), который позволяет полностью удалить всю влагу. Сжатый воздух проходит через гранулы силиката, и на выходе оставляет только чистый и сухой воздух.

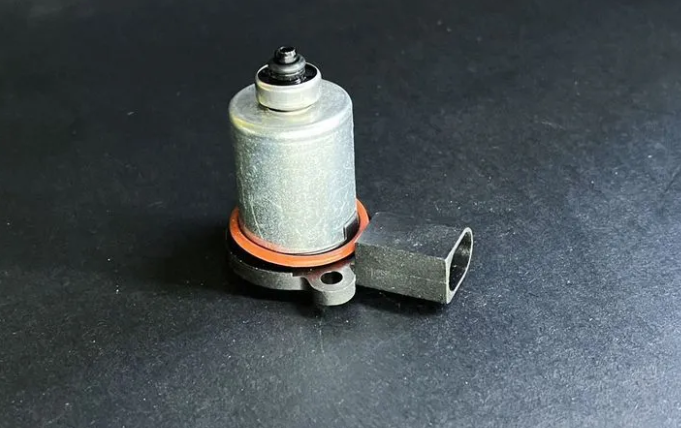

Клапан сброса давления (Спускной клапан) — необходим для сброса избыточного давления из пневмосистемы при опускании автомобиля. Они бывают двух типов - механический или электромагнитный.

• Механический клапан срабатывает при нажатии кнопки опускания пневмоподвески, что приводит к выходу воздуха из пневмосистемы в атмосферу.
• Электромагнитный клапан подает пилотный (управляющий) воздух в полость цилиндра. Под воздействием давления воздуха в этой полости перемещается трубчатая направляющая, которая поднимает мембрану сбросного клапана и позволяет воздуху выйти.

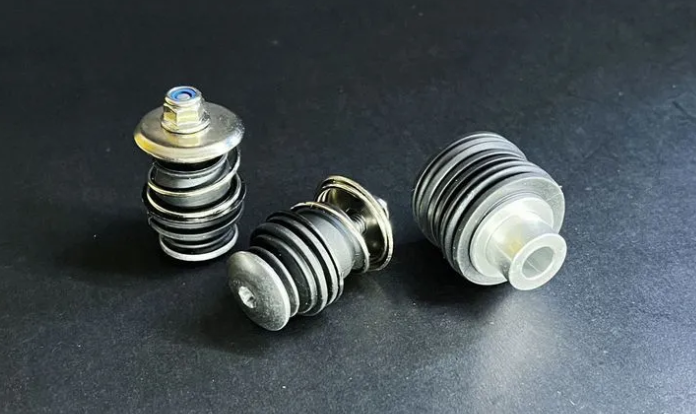

Виброизоляторы (виброопоры) (10) — необходимы для снижения вибрации и шума, передаваемых компрессором пневмоподвески. Виброопоры гасят вибрации, возникающие при работе компрессора, и делают процесс запуска оборудования более плавным.

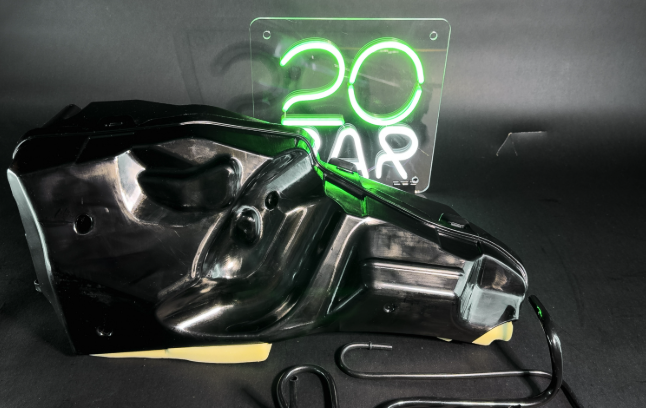

Помимо виброопор, компрессоры, как правило, внутри автомобиля устанавливаются в акустические кожухи. Они выполнены из высокопрочного пластика с вставками шумоизоляции внутри.

Он защищает оборудование от внешних факторов, повышает безопасность эксплуатации элемента и позволяет минимизировать шум при работе компрессора.

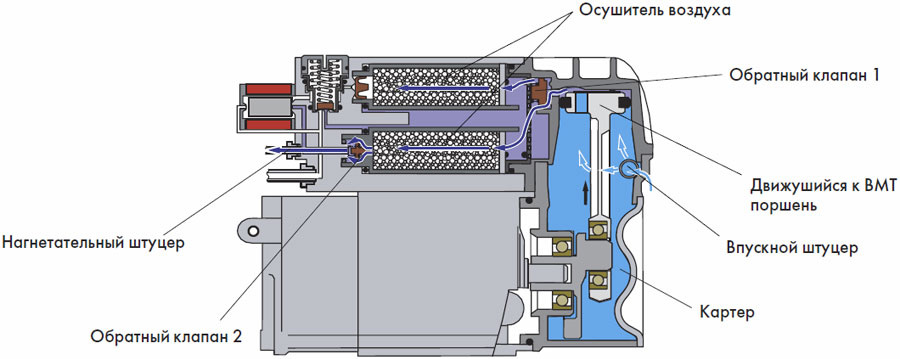

Цикл работы. Впуск и сжатие. Последовательность этапов

Мы уже поняли, для чего компрессор пневмоподвески необходим в наших автомобилях. Разобрались с тем, из каких элементов он состоит. Настало время понять, как он работает!

• Окей, с элементами компрессора я разобрался, но как все это функционирует?

После запуска автомобиля, компрессор начинает важную миссию — обеспечить элементы пневматической системы новым притоком сжатого воздуха. Реле включает его для подкачки по сигналу блока управления пневмоподвеской. Затем данный процесс состоит из следующих этапов:

Этап №1. Магистраль притока воздуха — Через МПВ* и внешний фильтр, в компрессор попадет воздух из окружающей среды. Фильтр производит первоначальную очистку воздуха от загрязняющих частиц, чтобы внутри цилиндра не скапливалась грязь, способная вывести поршень из строя.

• МПВ* - магистраль притока воздуха

Этап №2. Сжатие воздуха — После того, как воздух прошел очистку и попал в цилиндр компрессора, свою работу начинает выполнять поршень. Он работает благодаря электродвигателю, к которому присоединен кривошип, в свою очередь, к нему присоединен шатун с поршнем. Раскручивая кривошип, поршень попеременно движется вверх вниз. При движении вверх, воздух в цилиндре сжимается и попадает через обратный клапан в блок осушителя. При этом уже сжатый воздух обратно в цилиндр попасть не сможет, этому препятствует обратный клапан. Чтобы новый поток воздуха попал в цилиндр, на поршне установлен мембранный клапан, который открывается при создании обратного давления и перепускает воздух внутрь.

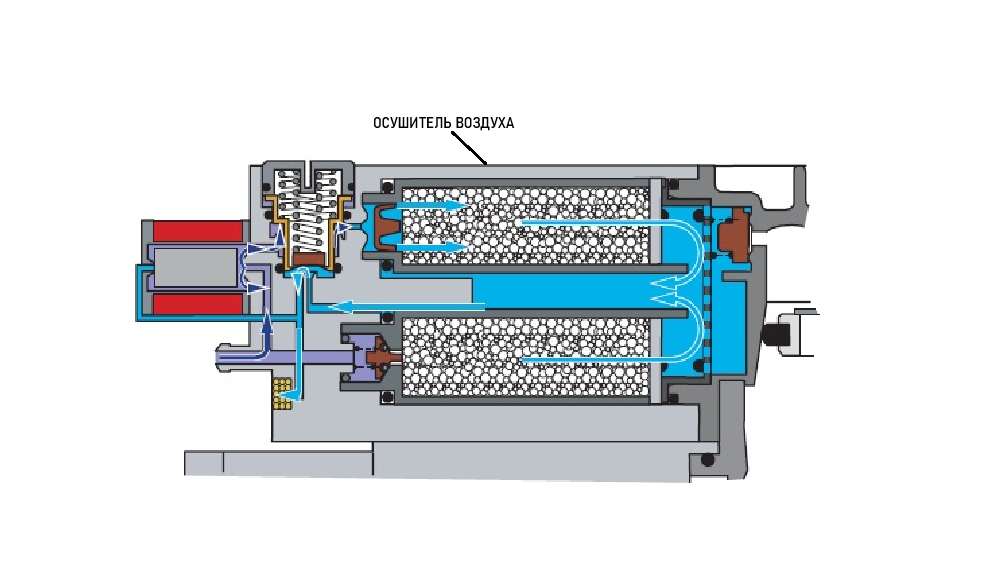

Этап №3. Осушитель — Как только компрессор смог получить сжатый воздух, его необходимо отделить от лишней влаги, для этого он и попадает в осушитель. Как мы ранее разобрались, внутри блока находится селикагель — небольшие шарики, через которые проходит сжатый воздух. Благодаря своим физическим и химическим свойствам, они позволяют избавиться от лишней влаги, и на выходе получить чистый и сухой воздух.

После того, как воздух прошел все этапы сжатия компрессором, он поступает через напорный патрубок в блоки клапанов*, а затем в ресивер*, откуда в последствии распределяется по пневматической системе, равномерно наполняя воздухом пневмобаллоны вашего автомобиля.

• Ресивер* - металлический бак для скапливания сжатого воздуха. Необходим для создания резерва сжатого воздуха, чтобы лишний раз не тревожить компрессор для подкачки.

• Блоки клапанов* - элемент, управляющий потоками воздуха в трассе, определяет, откуда и куда должен идти воздух.

Цикл работы. Выпуск воздуха из системы.

Помимо того, что компрессор подкачивает сжатым воздухом пневмосистему, он отвечает и за выпуск воздуха из нее. За это, как мы уже определили, отвечает клапан сброса. Из пневмосистемы на него подается напряжение, и движение воздуха производится согласно схеме:

Подведем итоги

Сегодня мы разобрали устройство и функционал компрессора, ключевого компонента всей пневматической системы. Надеемся, мы ответили на все вопросы, которые могли у вас скопиться, и время, проведенное с нами пролетело незаметно!
